Systemtreppen HGT

SPRENG-Systemtreppen wurden speziell für den Bedarf in der Industrie und als Fluchttreppen entwickelt.

Alle Systemtreppen zeichnen sich durch eine robuste, bewährte und montagefreundliche Konstruktion aus.

Wichtige Komponenten wie Konstruktionsart, Statik sowie Grundelemente von Tritten und Geländern sind im System vorgegeben. Planung, Fertigung, Transport und Montage sind somit extrem zweckmäßig und wirtschaftlich.

Die Materialien sind dem Einsatzzweck und -ort angepasst. In der Regel kommen feuerverzinkte Konstruktionen mit Gitterrosten zum Einsatz. Aber auch andere Materialien und Oberflächen sind auf Wunsch lieferbar.

SPRENG Systemtreppen sind in zwei Grundformen erhältlich:
als Spindeltreppen (System HBS), und als geradläufige Treppen (System HGT).

In beliebiger Dimensionierung und mit verschiedenen Ausführungsdetails lassen sich auch spezielle Einzelsituationen bedienen.

Beispiele

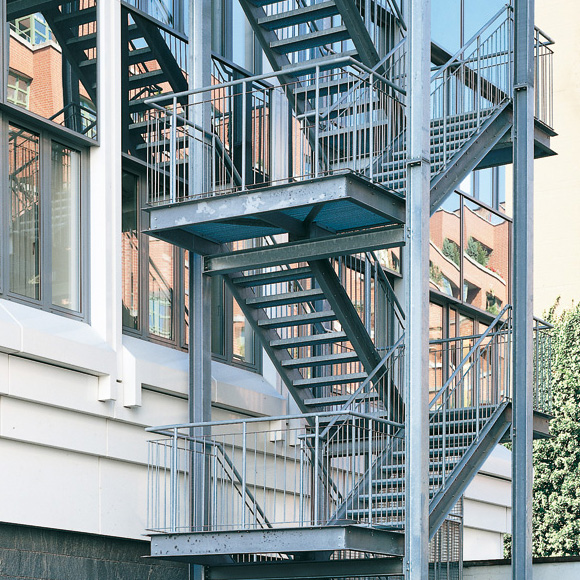

Objekt "Verwaltungsgebäude Leipzig"
  • Space

Geradläufige Treppenanlage über 3 Geschoße mit 3 Austritts- und 3 Zwischenpodesten als Halbpodeste. Treppenaußenwange aus Profilstahl mit dazwischen verschraubten Gitterroststufen. Senkrechte Profilstahlträger mit Querträgern zur Aufnahme der Treppenkonstruktion. Geländer als Stahlstabgeländer mit Rundrohrpfosten auf Außenwangen verschraubt. Geländerfüllung aus senkrechten Rundstahlstäben zwischen Rundstahlober- und Untergurt verschweißt. Handlauf als Rohrhandlauf. Treppenanlage komplett feuerverzinkt.

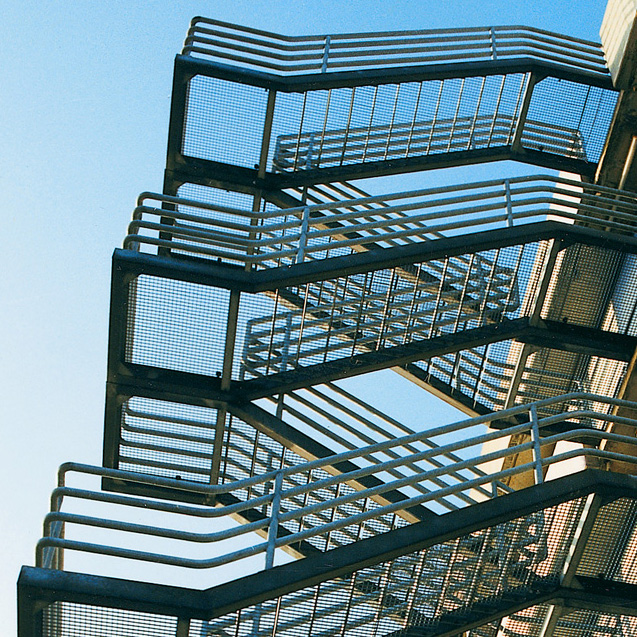

Objekt "Verwaltungsgebäude Stuttgart"
  • Space

Treppenanlage über 8 Geschoße mit Austrittspodesten und Zwischenpodesten als Viertelpodeste. Außenwangen aus Profilstahl mit dazwischen verschraubten Gitterrosttritten. Tragkonstruktion als Gerüst aus Stahlhohlprofilen im Treppenauge. Geländer als Industriegeländer mit senkrechten Rundrohrpfosten auf Außenwangen verschraubt. Geländerfüllung aus einem Rundstahlkniegurt. Handlauf als Rohrhandlauf. Treppenanlage komplett feuerverzinkt und lackiert.

Objekt "Altenheim Mannheim"
  • Space

Stahltreppe als Fluchttreppe über 4 Geschoße mit 4 Austritts-und 4 Zwischenpodesten als Halbpodeste. Außenwangen aus Profilstahl mit eingeschraubten Gitterrosttritten. Tragkonstruktion als senkrechte Profilstahlträger an der Treppenaußenseite. Geländer als Stahlstabgeländer mit Rundrohrpfosten an Außenwange verschraubt. Geländerfüllung aus senkrechten Rundstahlstäben zwischen Rundstahlober- und Untergurt verschweißt. Handlauf als Rohrhandlauf. Alle Stahlteile feuerverzinkt.

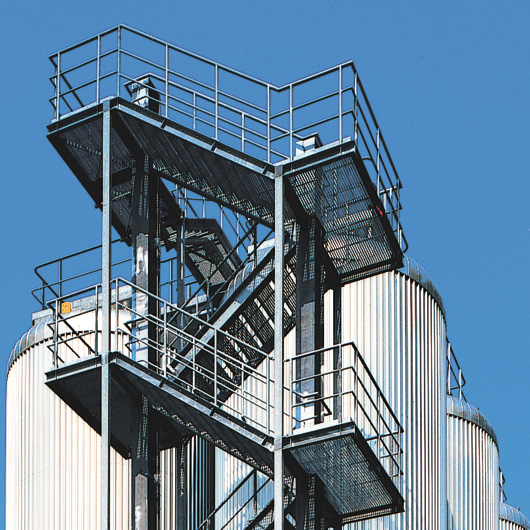

Objekt "Brauerei Lübeck"
  • Space

Stahltreppe als Bedienungstreppe mit einem Austrittspodest und 7 Zwischenpodesten als Halbpodeste. Austrittspodest als Steg verlängert Konstruktion mit Profilstahlwangen und eingeschraubten Gitterrosttritten. Tragkonstruktion mit außenseitigen Profilstahlstützen. Geländer als Industriegeländer mit Rundrohrpfosten auf Außenwange verschraubt. Geländerfüllung aus 2 parallel verlaufenden Rundstahlkniegurten. Handlauf als Rohrhandlauf. Treppenanlage komplett feuerverzinkt.

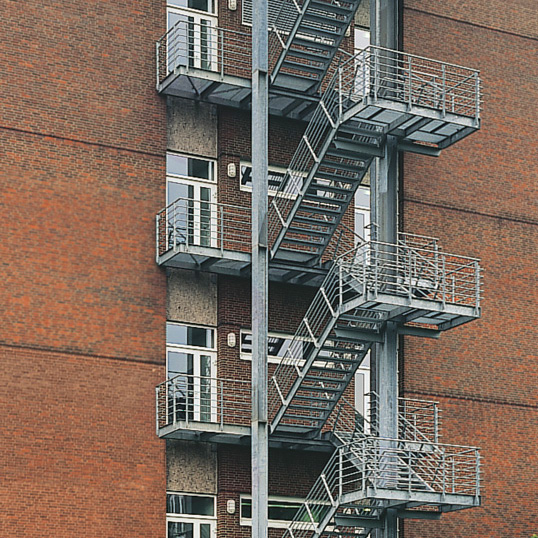

Objekt "Universität Aachen"
  • Space

Stahltreppe als Fluchttreppe über 6 Geschoße mit 6 als Laufsteg vergrößerten Austrittspodesten. 5 Zwischenpodeste als Halbpodeste. Treppenkonstruktion mit Profilstahlaußenwangen und eingeschraubten Gitterrosttritten. Tragkonstruktion bestehend aus senkrechten Profilstahlträgern. Geländer als Gurtgeländer mit Rundrohrpfosten an den Außenwangen verschraubt. Geländerfüllung aus 5 parallel verlaufenden Rundstahlkniegurten. Handlauf als Rohrhandlauf. Alle Stahlteile feuerverzinkt.

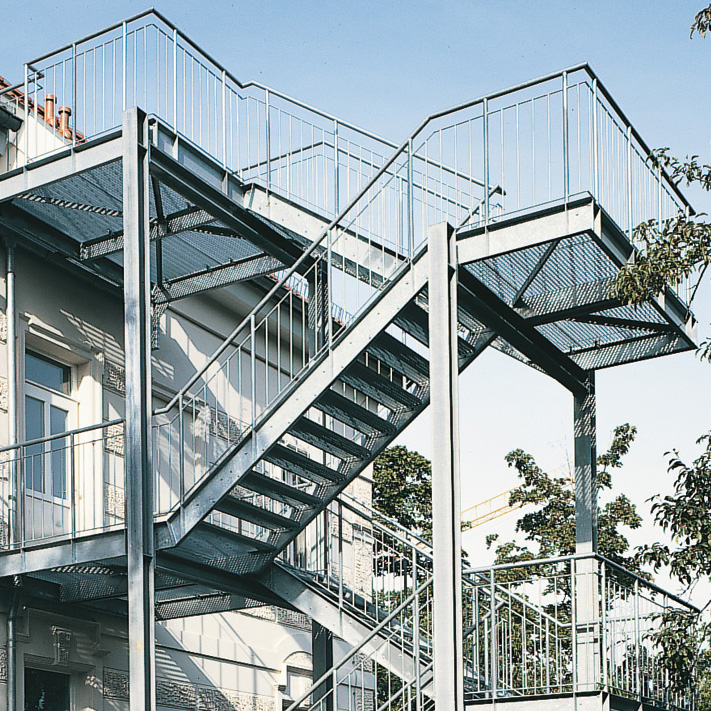

Objekt "Schule Berlin"
  • Space

Stahltreppe als Fluchttreppe über 3 Geschoße mit 3 Austritts-und 2 Zwischenpodesten als Halbpodeste. Konstruktion mit Profilstahlaußenwangen und dazwischen verschraubten Gitterrosttritten. Tragkonstruktion aus Profilstahl. Geländer als Stahlstabgeländer mit senkrechten Rundrohrpfosten auf Außenwange verschraubt. Geländerfüllung aus senkrechten Rundstäben zwischen Rundstahlober- und Untergurt verschweißt. Handlauf als Rohrhandlauf. Alle Stahlteile feuerverzinkt.

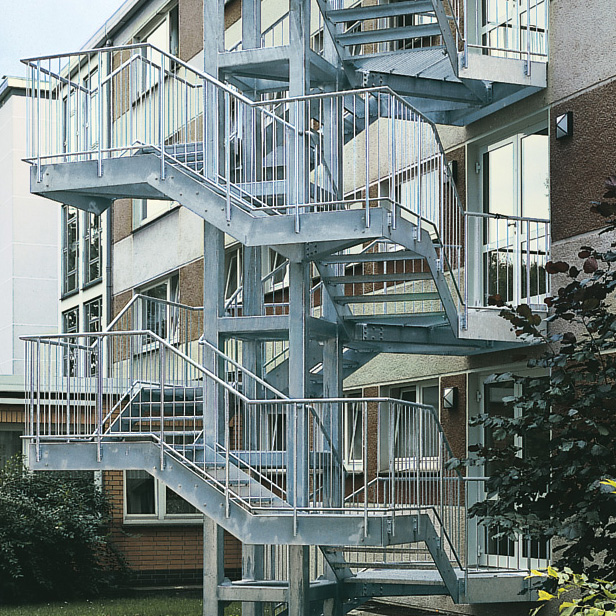

Objekt "Krankenhaus in Berlin"
  • Space

Stahltreppe als Fluchttreppe über 3 Geschoße mit 4 Austritts- und 9 Zwischenpodesten als Viertelpodeste. Konstruktion mit Flachstahlwangen und dazwischen verschraubten Gitterrosttritten. Tragkonstruktion mit mittig angeordneten Quadratrohrstützen, Geländer als Stahlstabgeländer mit Rundrohrpfosten auf Außenwangen verschraubt. Geländerfüllung aus senkrechten Rundstäben zwischen Handlauf und Untergurt verschweißt. Handlauf als Rohrhandlauf. Alle Stahlteile feuerverzinkt.

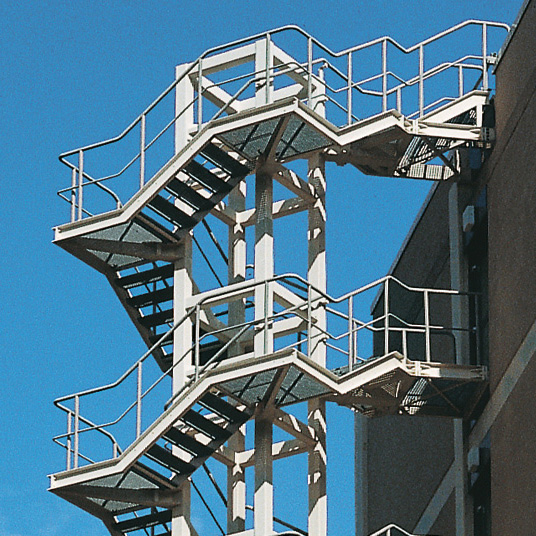

Objekt "Verwaltungsgebäude Stuttgart"
  • Space

Stahltreppe als Fluchttreppe über 4 Geschoße mit 4 Austrittspodesten und 4 Zwischenpodesten als Halbpodeste. Treppentragkonstruktion mit am Gebäude eingespannten Außenwangen aus Rechteckrohr und dazwischen verschraubten Gitterrosttritten. Konstruktion statisch ohne zusätzliche senkrechte Stützen. Geländer als Gurtgeländer mit Rundrohrpfosten, einem Rohrhandlauf und 3 Rundrohrkniegurten auf den Außenwangen verschraubt. Alle Stahlteile feuerverzinkt.

Details

Systemtreppen HGT – Tragkonstruktion

Tragkonstruktion der Treppe

Die Tragkonstruktion der Treppe in Form der Außenwangen besteht aus Breitflachstahl, [-Profilstahl oder Hohlprofilen, vorgebohrt zur Verschraubung mit den Stufen.

Vertikalabstützung

Zur Vertikalabstützung der Treppenläufe werden Träger aus Profilstahl oder Hohlprofilen nach statischer Erfordernis eingesetzt.
Die Anordnung der Stützen ergibt sich nach dem geplanten Grundriß.

4 Stützen außen

2 Stützen innen

4 Stützen innen

Systemtreppen HGT – Trittkonstruktion

Die Stufen werden im Regelfall als Gitterrosttritte vorgesehen, welche sich durch eine gute Licht- und Luftdurchlässigkeit, eine hohe Tragfähigkeit bei geringem Eigengewicht und eine rutschhemmende Oberfläche unter Vermeidung von Schnee-, Schmutz- und Flüssigkeitsablagerungen auszeichnen. Hinsichtlich der Konstruktionsprinzipien werden Schweißpreßroste (SP) und Preßroste (P) unterschieden.

Bei Schweißpreßrosten werden in ungeschwächte Tragstäbe runde oder verdrillte Querstäbe in einem Arbeitsgang unter hohem Druck eingepreßt und gleichzeitig elektrisch voll verschweißt. Es entsteht ein Gitterrost höchster Festigkeit und Belastbarkeit bei optimaler Lastverteilung. Bei Preßrosten werden in die mit Spezialschlitzen versehenen Tragstäbe Querstäbe unter hohem Druck eingepreßt. Hierdurch wird ebenfalls ein stabiler und verwindungssteifer Gitterrost garantiert. Die Lastverteilung ist günstig. Durch Kombination von Trag- und Querstabteilungen bei unterschiedlichen Materialquerschnitten ist eine Vielzahl von Gitterrosttypen möglich.

Sämtliche Tritte besitzen eingeschweißte Seitenlaschen mit Bohrungen und Langlöchern zur Verschraubung mit den Treppenwangen. Die Laufbreite der Tritte beträgt normalerweise 600, 800, 1000, 1200 oder 1250 mm (beliebige Zwischengrößen). Podeste als Zwischen- oder Austrittspodeste und Laufstege erhalten in der Regel die gleichen Beläge wie die Tritte.

Gitterrosttritte

Schweißpress-Gitterrost, Maschenweite 30/30 mm, mit Sicherheitsantrittskante

Press-Gitterrost, Maschenweite 30/30 mm, mit Sicherheitsantrittskante

Press-Gitterrost, Maschenweite 30/10 mm, mit Sicherheitsantrittskante

Tränenblechtritte

Tränenblechtritte

Lochkragenblechtritte

Durch Verwendung von Lochblechen läßt sich eine größere Transparenz erreichen.

Lochkragenblechtritt

Systemtreppen HGT – Geländer / Handläufe

Das Geländer der Treppe ist als einfaches Industriegeländer in Form eines Stahlrohrgeländers mit Stahlrohrhandlauf und 1-2 oder mehreren Kniegurten oder als Stahlstabgeländer mit einer Stabfüllung zwischen Handlauf und Untergurt (nach Bauordnung) konzipiert. Auf Wunsch sind auch Welldrahtgitterfüllungen verschiedener Maschenweite, Lochblechfüllungen oder Sicherheitsglasscheiben erhältlich.

Stahlrohrgeländer

Stahlrohrgeländer mit mittig verlaufendem Kniegurt.
(Industriegeländer)

Stahlrohrgeländer mit zwei Kniegurten.
(Industriegeländer)

Stahlrohrgeländer mit sechs Kniegurten.

Stahlstabgeländer

Stahlstabgeländer mit senkrechten Stäben zwischen Handlauf und Untergurt verschweißt.

Stahlstabgeländer mit senkrechten Stäben zwischen Handlauf und Untergurt verschweißt.

Sondergeländer

Stahlgeländer mit Welldrahtgitterfüllung zwischen Ober-und Untergurt eingeschweißt.

Stahlgeländer mit Lochblechfüllungen zwischen Ober-und Untergurt verschweißt. Alternativ Lochblechfüllungen in umlaufenden Rahmen verschweißt.

Stahlgeländer mit glatter Blechfüllung zwischen den Pfosten verschweißt. Alternativ Blechfüllung als durchgehendes Band von außen auf die Pfosten verschweißt.

Stahlgeländer mit Glasfüllungen aus Sicherheitsglas VSG 12mm, klar mit Glasklemmhaltern zwischen den Pfosten befestigt.

Systemtreppen HGT – Zubehör

Abschlußtüre

Einfache Abschlußtüren in Geländerhöhe am Treppenaustritt und/oder am Treppenantritt sowie zusätzliche Kinderhandläufe sind als Zubehör erhältlich.

Schutzkäfig mit Fluchttüre

Am Treppenantritt sind Schutzkäfige mit einer Fluchttüre und Panikbeschlag lieferbar. Hierdurch wird ein unbefugtes Betreten der Treppe von außen verhindert, bei gleichzeitiger Möglichkeit, diese im Notfall von innen jederzeit verlassen zu können.

Ruhepodest

Nach 18 Steigungen sind Zwischenpodeste als Ruhepodeste erforderlich.

Überdachung

Überdachungen mit Profilstahlunterkonstruktion und Eindeckung aus Trapezblech. Als Zubehör können Regenrinnen, Wasserspeier, Fallrohre, etc. ausgeführt werden.

Kinderhandlauf

Bei Kindergärten, Kindertagesstätten und Grundschulen sind Kinderhandläufe in einer Höhe von ca.60-70cm gemessen ab Stufenvorderkante vorzusehen.
