Systemtreppen HBS
SPRENG-Systemtreppen wurden speziell für den Bedarf in der Industrie und als Fluchttreppen entwickelt.
Alle Systemtreppen zeichnen sich durch eine robuste, bewährte und montagefreundliche Konstruktion aus.
Wichtige Komponenten wie Konstruktionsart, Statik sowie Grundelemente von Tritten und Geländern sind im System vorgegeben. Planung, Fertigung, Transport und Montage sind somit extrem zweckmäßig und wirtschaftlich.
Die Materialien sind dem Einsatzzweck und -ort angepasst. In der Regel kommen feuerverzinkte Konstruktionen mit Gitterrosten zum Einsatz. Aber auch andere Materialien und Oberflächen sind auf Wunsch lieferbar.
SPRENG Systemtreppen sind in zwei Grundformen erhältlich:
als Spindeltreppen (System HBS), und als geradläufige Treppen (System HGT).
In beliebiger Dimensionierung und mit verschiedenen Ausführungsdetails lassen sich auch spezielle Einzelsituationen bedienen.

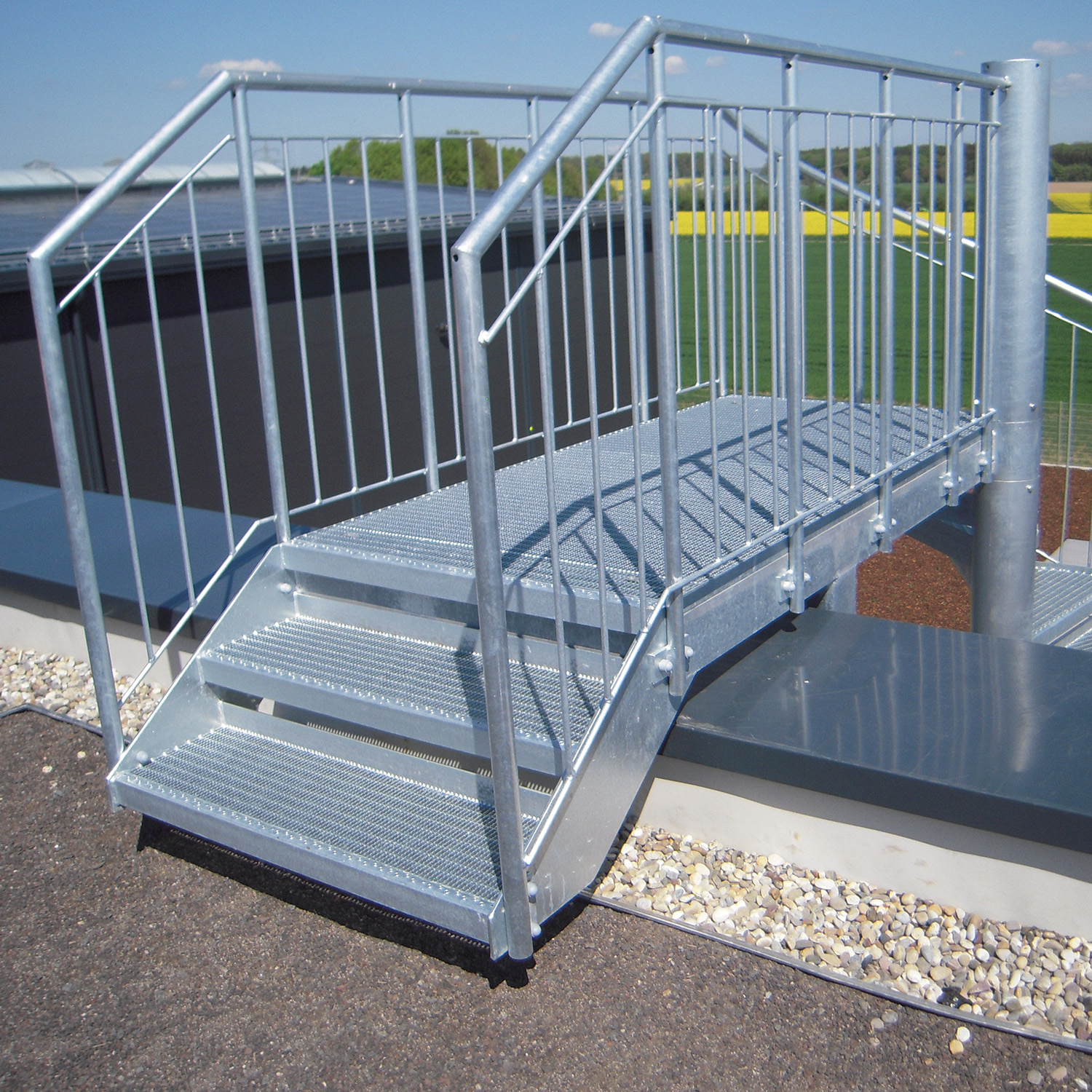

Beispiele

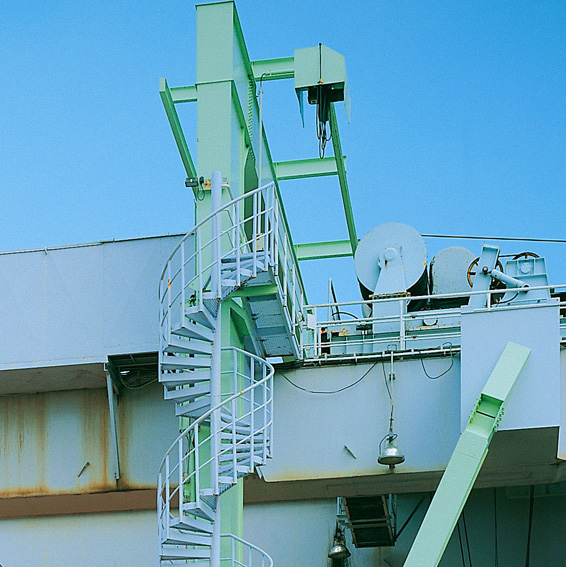

Stahlspindeltreppe als Fluchttreppe über 3 Geschoße mit Austrittspodesten, welche als Laufstege mit Profilstahlunterkonstruktion verlängert sind. Ausführung mit glatter durchgehender Stahlrohrspindel und angeschraubten Gitterroststufen als SP-Roste MW 30/30. Geländer als Sonderausführung mit Flachstahlpfosten, Rohrhandlauf und einer senkrechten Stabfüllung aus Rundstahl zwischen Ober-und Untergurt aus Rundstahl. Alle Stahlteile feuerverzinkt und pulverbeschichtet.

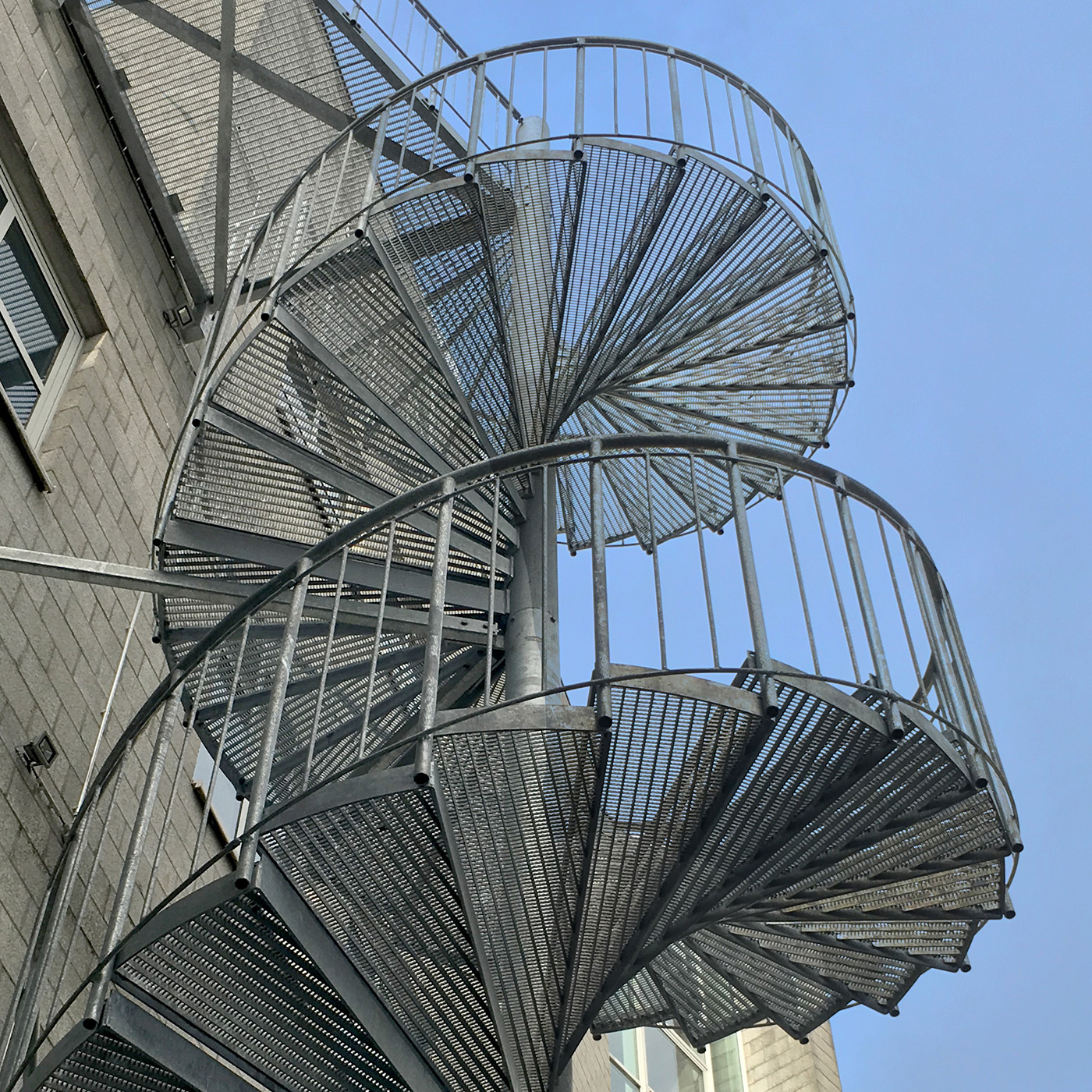

Stahlspindeltreppe mit kreisförmigem Grundriss über 4 Geschosse mit vergrößerten Austrittspodesten als Stege. Ausführung mit glatter durchgehender Stahlrohrspindel und angeschraubten Schweißpreß-Gitterroststufen MW 30/30. Stahlstabgeländer mit Rundrohrpfosten über jeweils 2 Stufen verschraubt. Füllungen als senkrechte Rundstabfüllung zwischen Ober- und Untergurt aus Rundstahl. Handlauf als Rohrhandlauf. Dazu Podest- und Steggeländer. Dazu ein Stahlrohr-Spindelhandlauf auf Konsolen. Am Treppenantritt eine Zugangssicherung mit Lochblechfüllung und einer Fluchttüre. Stahlteile feuerverzinkt.
Stahlspindeltreppe mit kreisförmigem Grundriss über 4 Geschosse mit vergrößerten Austrittspodesten. Ausführung mit glatter durchgehender Stahlrohrspindel und angeschraubten Schweißpreß-Gitterroststufen MW 30/30. Stahlgeländer mit Rundrohrpfosten über jeweils 2 Stufen verschraubt. Füllungen aus 2 Gurten aus Flachstahl, Handlauf als Rohrhandlauf. Dazu Podestgeländer.
Dazu ein Stahlrohr-Spindelhandlauf auf Konsolen. Am Treppenantritt eine Zugangssicherung mit Lochblechfüllung und einer Fluchttüre. Stahlteile feuerverzinkt, Geländergurte und Schutzkäfig lackiert.
2 Stahlspindeltreppen mit kreisförmigem Grundriss über jeweils 10 Geschosse mit vergrößerten Austrittspodesten als Stege und einer zusätzlichen geschlossenen Unterkonstruktion gegen Flammenüberschlag.
Ausführung mit glatter durchgehender Stahlrohrspindel und angeschraubten Schweißpreß-Gitterroststufen MW 30/30 mit einer Sicherheitsantritskante. Stahlstabgeländer mit Rundrohrpfosten über jeweils 2 Stufen verschraubt. Füllungen als senkrechte Rundstabfüllung zwischen Ober- und Untergurt aus Rundstahl. Handlauf als Rohrhandlauf. Dazu jeweils Podestgeländer. Dazu ein Stahlrohr-Spindelhandlauf auf Konsolen.
Am Treppenantritt eine Zugangssicherung mit Welldrahtgitterfüllung und einer Fluchttüre. Stahlteile feuerverzinkt.

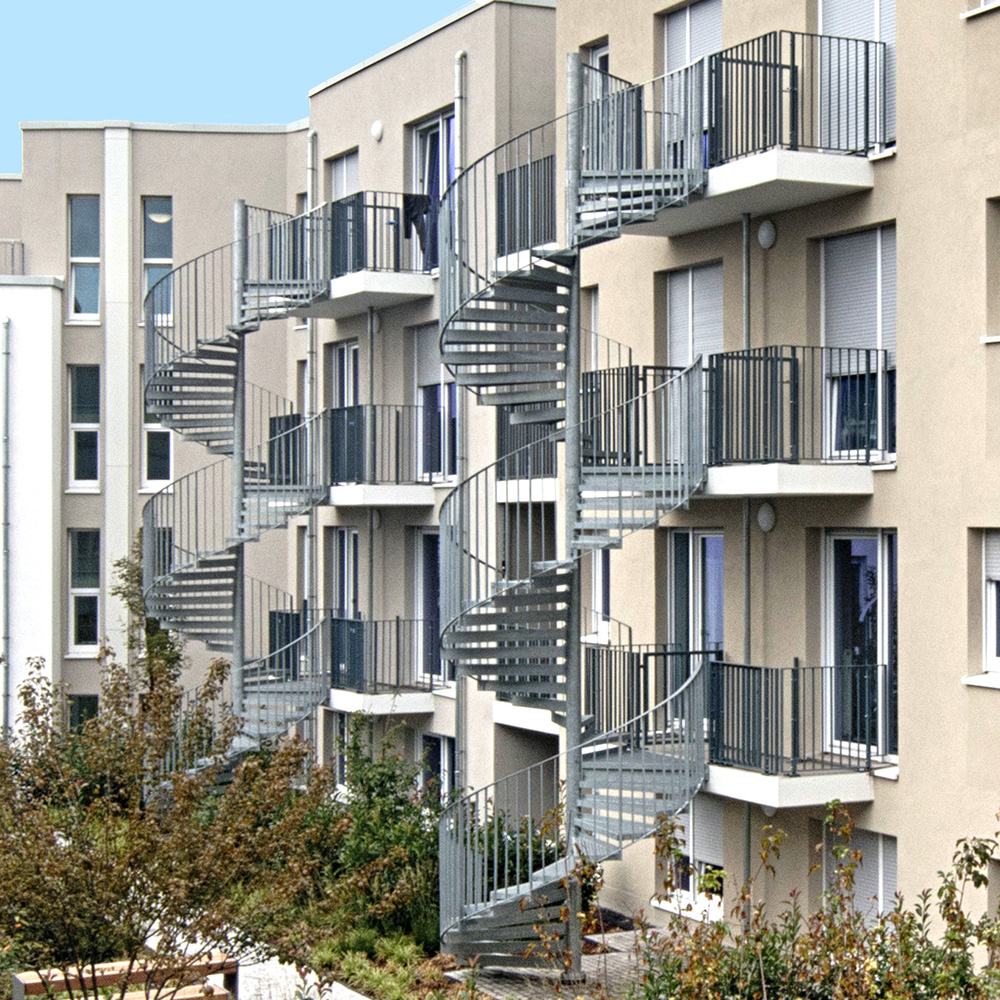

5 Stahlspindeltreppen als Fluchttreppen über jeweils 3 Geschoße mit Austrittspodesten an bauseitige Loggien. Ausführung mit glatter durchgehender Stahlrohrspindel und angeschraubten Gitterroststufen als P-Roste MW 30/10 mit gezahnten Querstäben und Sicherheitsantrittskante. Geländer als Sonderausführung mit Flachstahlpfosten und einer senkrechten Stabfüllung aus Flachstahl zwischen einem Flachstahlhandlauf und einem Flachstahluntergurt verschweißt. Alle Stahlteile feuerverzinkt.
Stahlspindeltreppe mit kreisförmigem Grundriss über 2 Geschoße mit vergrößerten Austrittspodesten als Stege und einer zusätzlichen Abstützung. Ausführung mit glatter durchgehender Stahlrohrspindel und angeschraubten Schweißpreß-Gitterroststufen MW 30/30. Stahlstabgeländer mit Rundrohrpfosten über jeweils 2 Stufen verschraubt. Füllungen als senkrechte Rundstabfüllung zwischen Ober- und Untergurt aus Rundstahl. Handlauf als Rohrhandlauf. Dazu jeweils Podestgeländer. Am Treppenantritt eine Zugangssicherung mit Welldrahtgitterfüllung und einer Fluchttüre. Stahlteile feuerverzinkt.
Stahlspindeltreppe mit kreisförmigem Grundriss und Austrittspodest. Sonderausführung mit glatter durchgehender Stahlrohrspindel und nicht sichtbar angeschraubten Lochkragenblechtritten mit Setzstufen aus Stahlblech. Geländer als trittverdeckende Stahlblechbrüstung mit den Stufen verschraubt. Innerhalb der Brüstung ein Rohrhandlauf auf Konsolen. Dazu Podestgeländer. Stahlteile feuerverzinkt und lackiert.

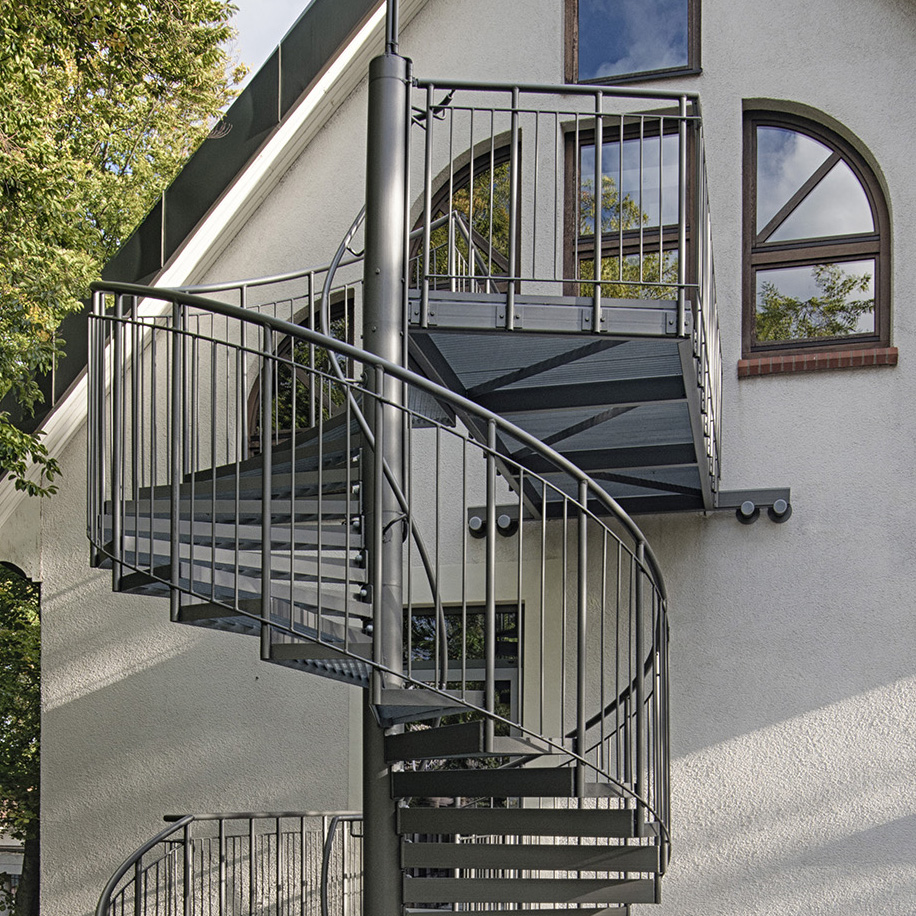

Stahlspindeltreppe mit kreisförmigem Grundriss über 2 Geschoße mit Austrittspodesten als Stege. Ausführung mit glatter durchgehender Stahlrohrspindel und angeschraubten engmaschigen Gitterroststufen MW 30/10 mit gezahnten Querstäben. Stahlstabgeländer mit Rundrohrpfosten über jeweils 2 Stufen verschraubt. Füllungen als senkrechte Rundstabfüllung zwischen Ober- und Untergurt aus Rundstahl. Handlauf als Rohrhandlauf. Dazu jeweils Podestgeländer. Innen an der Spindel ein Spindelhandlauf aus Stahlrohr auf Konsolen. Am Treppenantritt eine Zugangssicherung mit Welldrahtgitterfüllung und einer Fluchttüre. Stahlteile feuerverzinkt und lackiert.
Stahlspindeltreppe mit kreisförmigem Grundriss über 1 Geschoß mit einem vergrößerten Austrittspodest. Dazu 2 Zwischenpodeste als Ruhepodeste mit Wandabstützung. Ausführung mit glatter durchgehender Stahlrohrspindel und angeschraubten engmaschigen Gitterroststufen MW 30/10 mit gezahnten Querstäben. Stahlstabgeländer mit Rundrohrpfosten über jeweils 2 Stufen verschraubt. Füllungen als senkrechte Rundstabfüllung zwischen Ober- und Untergurt aus Rundstahl. Handlauf als Rohrhandlauf. Dazu jeweils Podestgeländer. Am Treppenantritt eine Zugangssicherung mit Welldrahtgitterfüllung und einer Fluchttüre. Stahlteile feuerverzinkt.

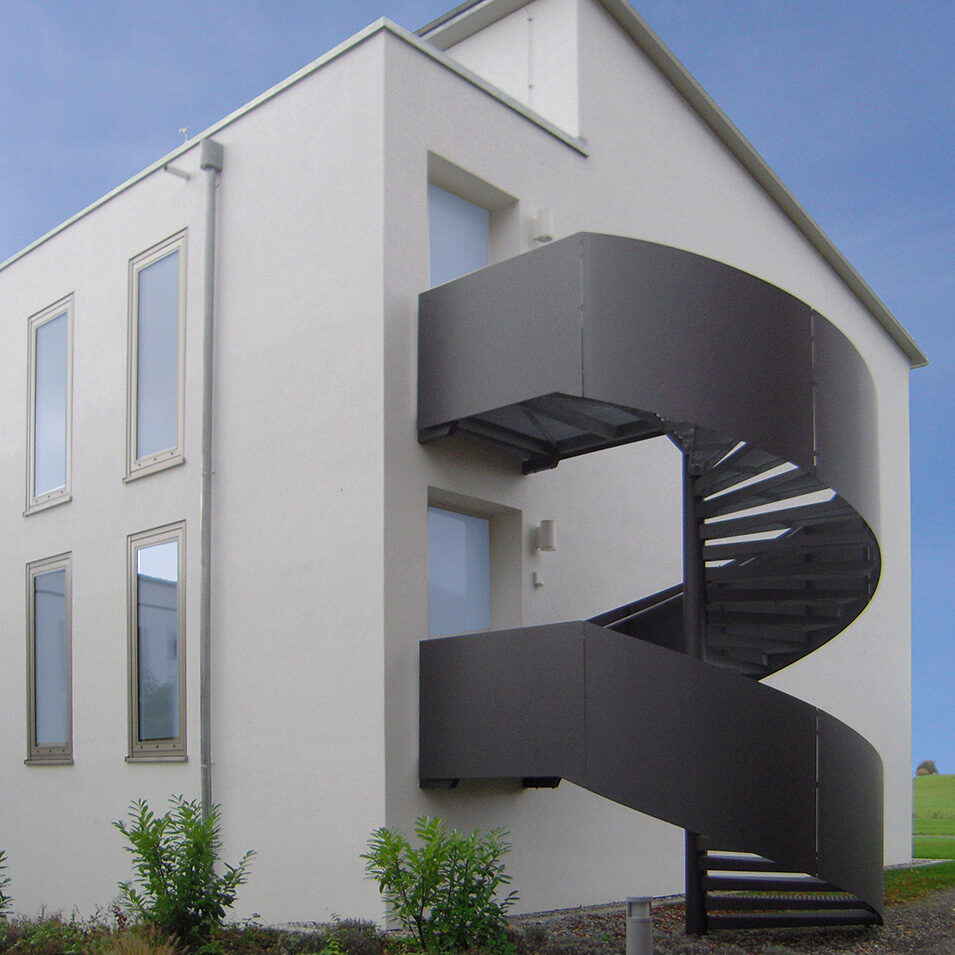

Stahlspindeltreppe über 2 Geschoße mit kreisförmigem Grundriss und 2 Austrittspodesten. Sonderausführung mit glatter durchgehender Stahlrohrspindel und nicht sichtbar angeschraubten Gitterrosttritten als Schweißpreßroste MW 30/30 in konisch verlaufendem Rahmen. Geländer aus Flachstahlpfosten mit den Stufen verschraubt und einer trittverdeckenden Stahlblechbrüstung mit den Pfosten verschraubt. Innerhalb der Brüstung ein Rohrhandlauf auf Konsolen. Dazu Podestgeländer. Stahlteile feuerverzinkt und lackiert.

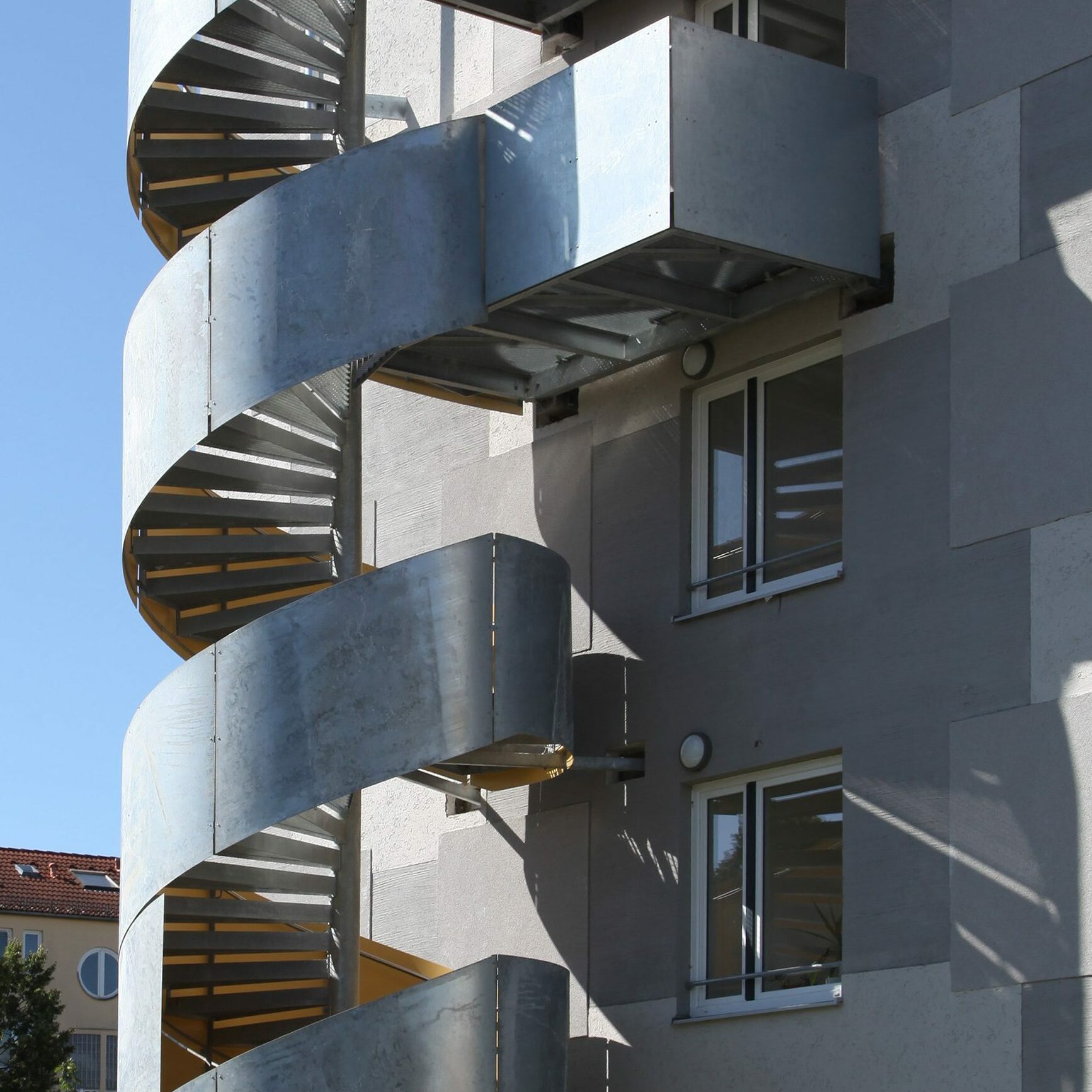

Stahlspindeltreppe als Fluchttreppe über 5 Geschoße mit 2 Austrittspodesten als Gebäudeübergang. Ausführung mit glatter durchgehender Stahlrohrspindel mit angeschraubten Gitterroststufen. Geschlossenes Geländer als trittverdeckende Blechbrüstung. Handlauf als Rohrhandlauf. Komplette Treppenanlage feuerverzinkt, Geländer innen gelb lackiert. Am Treppenantritt eine in das Geländer integrierte Zugangssicherung mit Fluchttüre.

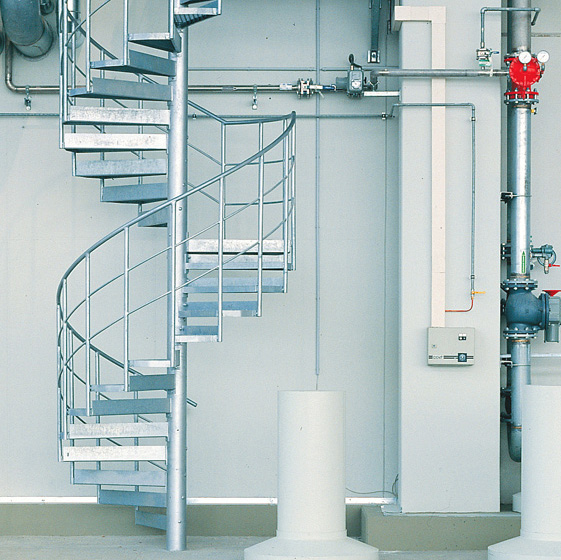

Stahlspindeltreppe mit Austrittspodest und Zwischenpodest. Ausführung mit glatter durchgehender Stahlrohrspindel und daran angeschraubten Gitterrosttritten. Geländer als Industriegeländer mit Rundrohrpfosten über jeweils 2 Stufen verschraubt. Geländerfüllung aus 2 parallel verlaufenden Rundstahl-Kniegurten. Rohrhandlauf aus Rundrohr. Alle Stahlteile feuerverzinkt.

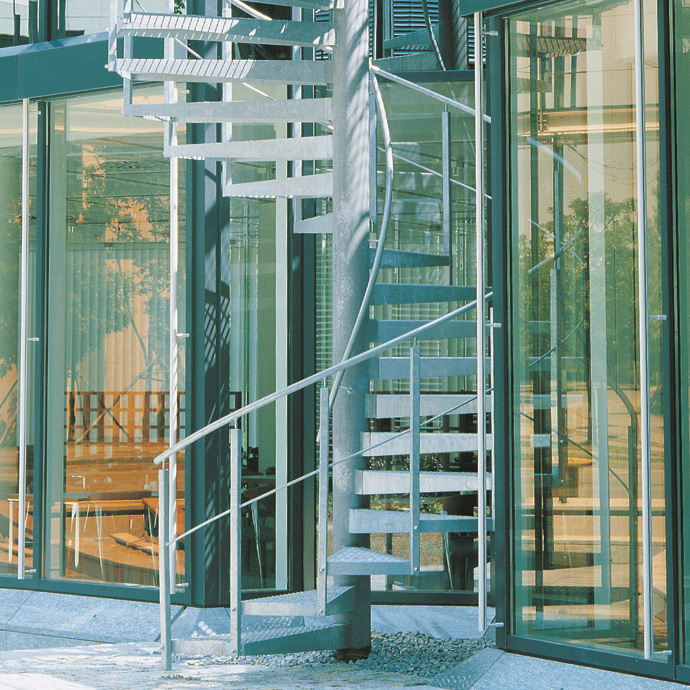

Stahlspindeltreppe mit Austrittspodest. Ausführung mit glatter durchgehender Stahlrohrspindel und daran angeschraubten Gitterrosttritten mit konisch verlaufendem Tragrahmen. Geländer mit Quadratrohrpfosten , welche jeweils über 2 Stufen verschraubt sind, einem mittigen Rundstahl-Kniegurt und einem Rundrohrhandlauf. Dazu Spindelhandlauf aus Rundrohr auf Konsolen. Treppe und Geländer komplett feuerverzinkt.

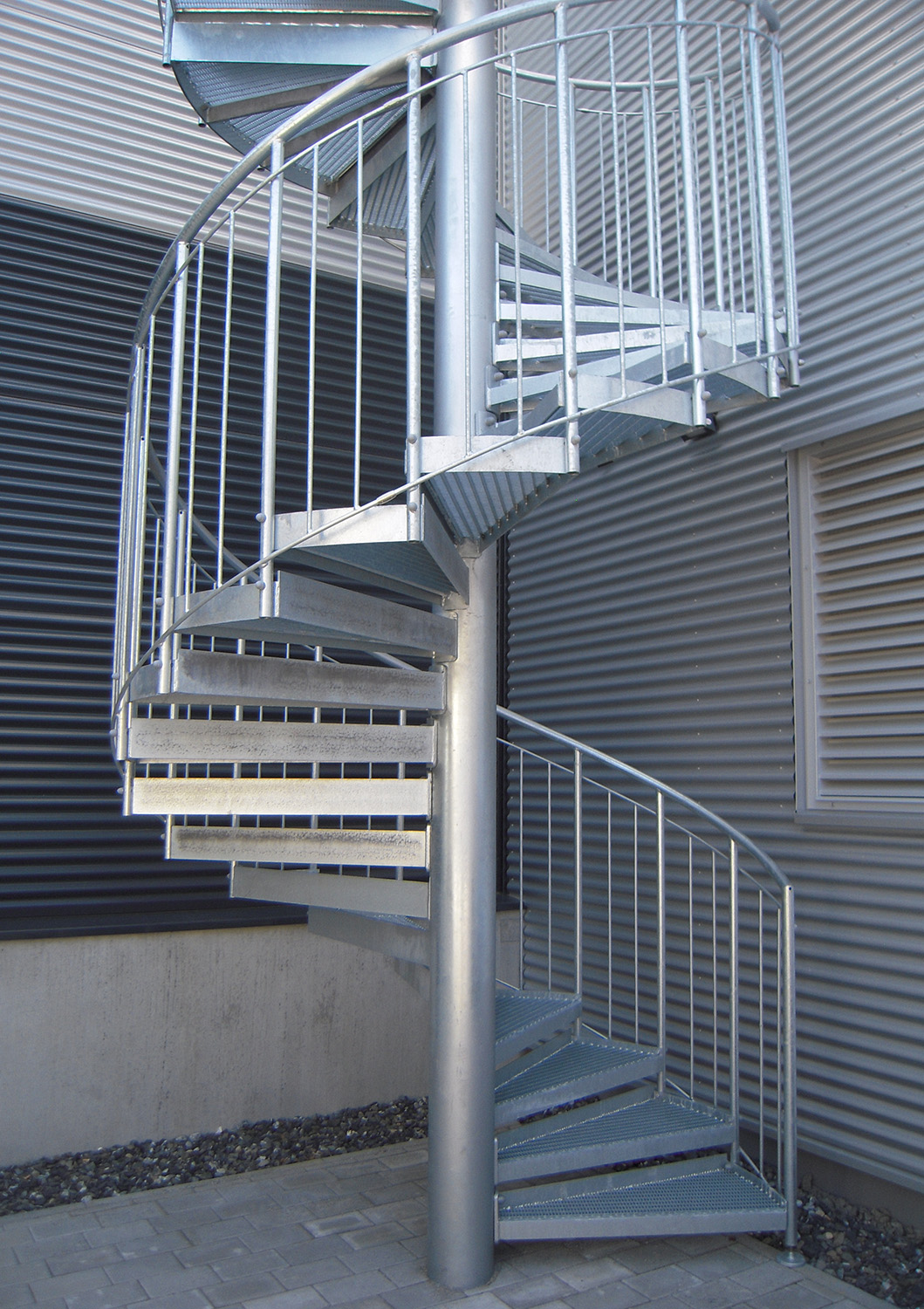

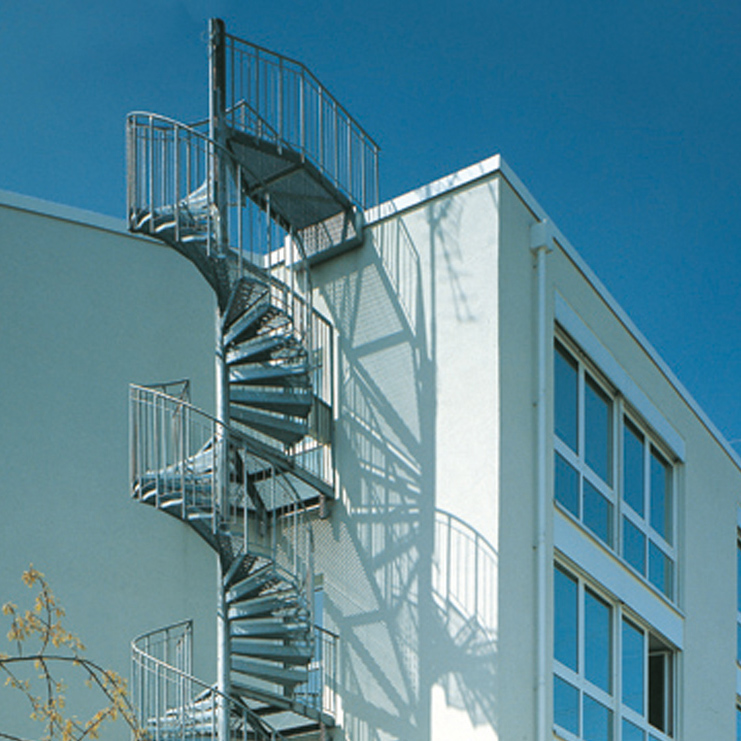

Stahlspindeltreppe über 4 Geschoße mit 4 Austrittspodesten mit Podestvergößerung als Übergang zum Gebäude. Ausführung mit glatter durchgehender Stahlrohrspindel. Gitterrosttritte mit Stahlrohrspindel verschraubt. Geländer mit Rundrohrpfosten über jeweils 2 Stufen verschraubt. Handlauf als Rohrhandlauf. Geländerfüllungen aus senkrechten Rundstahlstäben, welche zwischen einen Rundstahlober- und Untergurt eingeschweißt sind. Treppenanlage und Geländer komplett feuerverzinkt.
Stahlspindeltreppe als Fluchttreppe über 3 Geschoße mit Austrittspodesten und Laufsteg als Fluchtweg. Treppenanlage mit glatter durchgehender Stahlrohrspindel und daran angeschraubten Gitterrosttritten. Geländer als Industriegeländer mit Rundrohrpfosten über jweils 2 Stufen verschraubt. Geländerfüllung aus 3 parallel verlaufenden Kniegurten. Handlauf als Rohrhandlauf. Fluchtstege mit Profilstahl-Unterkonstruktion über Tragkonsolen bzw. zusätzliche Stützen an Gebäude befestigt. Alle Stahlteile feuerverzinkt.

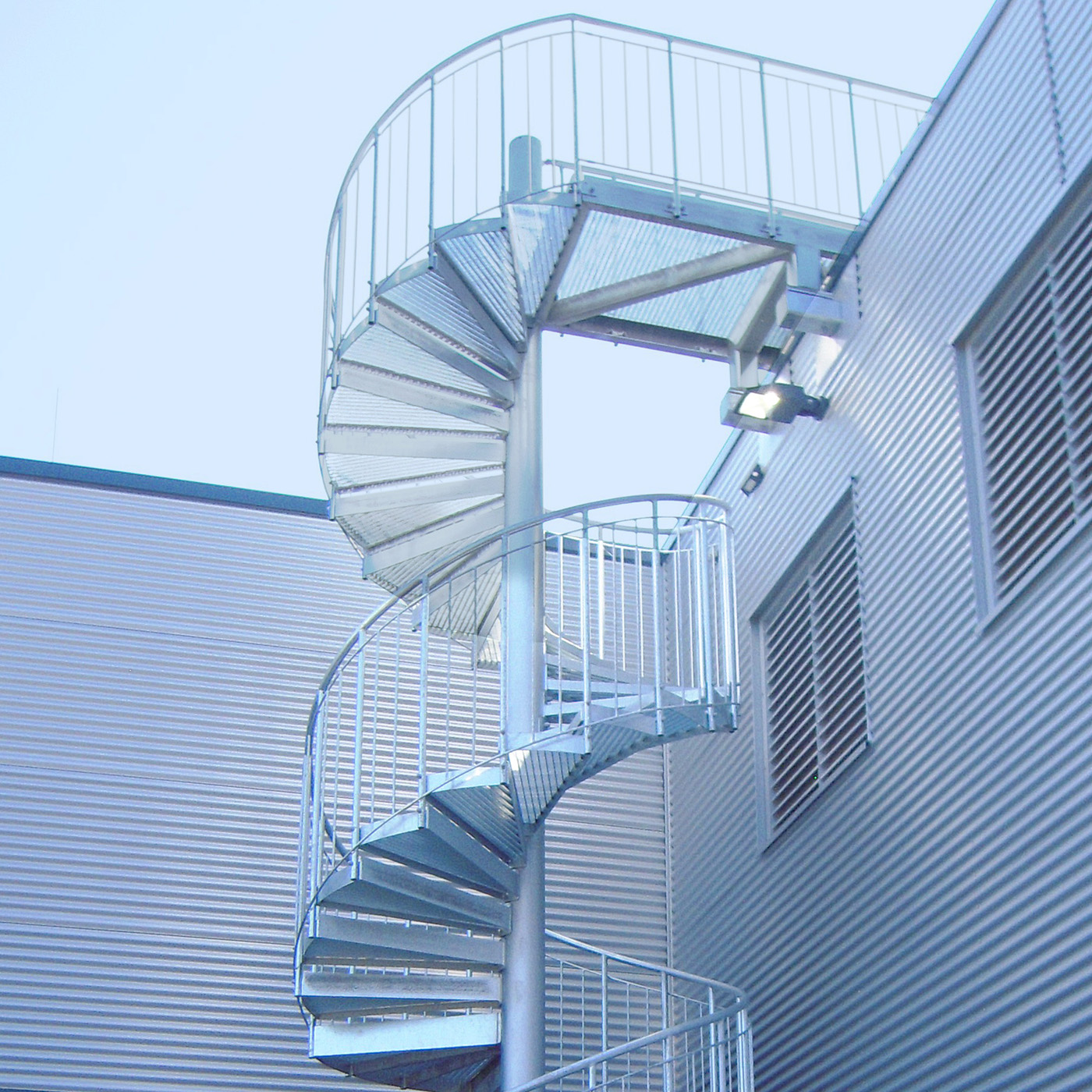

Stahlspindeltreppe als Fluchttreppe mit 2 Austrittspodesten und tlw. Podestvergrößerung. Glatte durchgehende Stahlrohrspindel, angeschraubte Gitterrosttritte . Geländer als Stahlstabgeländer mit Rundrohrpfosten über jeweils 2 Stufen verschraubt. Geländerfüllung aus senkrechten Rundstahlstäben zwischen Rundstahlober- und Untergurt eingeschweißt. Handlauf als Rohrhandlauf. Treppe und Geländer feuerverzinkt.

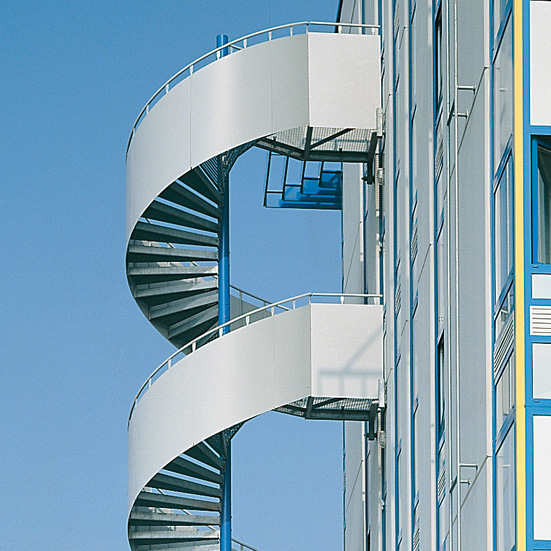

Stahlspindeltreppe als Fluchttreppe über 4 Geschoße mit Austrittspodesten und Podestvergrößerung als Gebäudeübergang. Ausführung mit glatter durchgehender Stahlrohrspindel mit angeschraubten Gitterroststufen. Geländer mit Rundrohrpfosten über jeweils 2 Stufen verschraubt. Geländer mit trittverdeckender Blechbrüstung. Handlauf als Rohrhandlauf. Komplette Treppenanlage feuerverzinkt, Spindelrohr und Geländer lackiert.

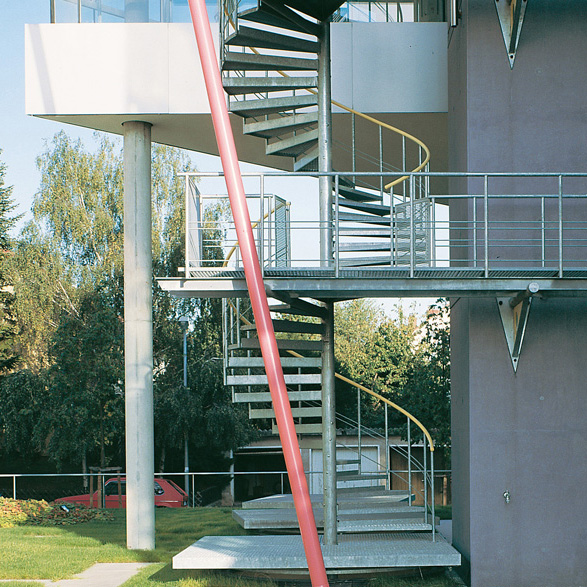

Stahlspindeltreppe mit Antrittspodest und Austrittspodest als Laufsteg. Ausführung mit glatter durchgehender Stahlrohrspindel und daran angeschraubten Gitterrosttritten. Geländer als Industriegeländer mit Rundrohrpfosten über jeweils 2 Stufen verschraubt. Geländerfüllung aus 2 parallel verlaufenden Rundstahl-Kniegurten. Handlauf als Rohrhandlauf. Treppe und Geländer feuerverzinkt.
Stahlspindeltreppe über 11 Geschoße mit Austrittspodesten und Podestvergrößerung als Übergang zum Gebäude. Glatte durchgehende Stahlrohrspindel mit angeschraubten Gitterrosttritten. Geländer als Stahl-Stabgeländer mit Rundrohrpfosten über 2 Stufen verschraubt. Geländerfüllung aus senkrechten Rundstahlstäben zwischen Rundstahlober- und Untergurt verschweißt. Alle Stahlteile feuerverzinkt.
Details
Systemtreppen HBS – Trittkonstruktion
Die Gitterroststufen sind in einen Rahmen eingeschweißt. Dieser ist an der Hinterkante aus statischen Gründen und zur Einhaltung eines evtl. maximalen Lichtabstandes zwischen den Stufen erhöht. An der Stufeninnenseite werden die Konsolen zu Verschraubung mit dem Spindelrohr angeschweißt. Die Stufenaußenseite wird durch ein Deckblech mit eingesetzten Gewindehülsen zur Verschraubung mit den Geländerpfosten geschlossen.
Gitterroste
Die Tritte werden im Außenbereich fast ausschließlich als Gitterroste ausgebildet. Die sogenannten Schweißpreßroste (SP), bei welchen in ungeschwächte Tragstäbe runde oder verdrillte Querstäbe in einem Arbeitsgang unter hohem Druck eingepreßt und gleichzeitig elektrisch voll verschweißt werden, zeichnen sich durch eine unübertroffene Festigkeit und Belastbarkeit bei optimaler Lastverteilung aus. Durch mögliche Kombinationen von Trag-und Querstabteilung bei unterschiedlichen Materialquerschnitten ergibt sich eine Vielzahl von Gitterrosttypen. Diese werden nach der Maschenweite und der Dimension der Tragstäbe unterschieden.
Die sogenannten Preßroste (P) bestehen wiederum aus durchgehenden Trag stäben, welche jedoch geschlitzt sind. In die Tragstäbe werden entsprechende Querstäbe geringerer Dimension unter hohem Druck eingepreßt.
Die Gitterroste besitzen eine gute Licht- und Luftdurchlässigkeit. Die Oberfläche der Gitterroste ist rutschhemmend. Ablagerung von Schnee, Schmutz und Flüssigkeiten werden vermieden. Bei starker Rutschgefahr sind Sonderausführungen mit gezahnten Tragstäben und/oder Sicherheitsantrittskanten an der Stufenvorderseite lieferbar.
Riffel- oder Tränenblechtritte
Riffel- oder Tränenblechtritte werden wegen der geschlossenen Oberfläche, welche alternativ oder zusätzlich zur Feuerverzinkung eine problemlose Lackierung zuläßt vorwiegend im Innenbereich ein gesetzt. Diese strukturierten Bleche sind ohne zusätzliche Belegung gleichzeitig rutschfest und optisch ansprechend.
Lochkragenblechtritte
Lochkragenblechtritte stellen einen Kompromiß zwischen der Forderung nach geringstmöglicher Durchsicht der Trittstufen bei dennoch gewährleisteter Rutsch Sicherheit und Ableitung von Flüssigkeiten auf der Trittoberfläche dar.
Ein in die Trittoberfläche von Stahlblechen gepreßtes Lochmuster kragt nach oben aus und ergibt durch die ent stehenden Ränder eine optimale Rutschsicherheit. Zur Ableitung von Wasser, Öl, etc. ist etwa jedes dritte Loch nach unten versenkt.
Systemtreppen HBS – Geländer / Handläufe
Die Treppengeländer werden in zwei Grundversionen, als Stahlrohrgeländer vorwiegend für den Industriebereich und als Stahlstabgeländer entsprechend den Bauordnungsvorschriften angeboten. Die Rundrohrpfosten besitzen Laschen zur Verschraubung mit jeweils zwei Tritten. Die Geländer werden im Podestbereich des Galeriegeländers fortgeführt.
Als Sonderanfertigung sind Geländer mit flächigen Füllelementen aus Stahlblech, Lochblech oder Welldrahtgitter erhältlich. Auch können die Pfosten aus Profil- oder Flachstahl gefertigt werden.
Stahlrohrgeländer
Beim Stahlrohrgeländer verlaufen ein oder mehrere Kniegurte zwischen den Pfosten parallel zum Handlauf. Diese Geländer entsprechen den Anforderungen der gewerblichen Berufsgenossenschaften an die Sicherheit von Geländern. Sie entsprechen jedoch nicht den baurechtlichen Vorschriften, da die Abstände zwischen den Gurten entweder mehr als 120mm betragen oder im Falle mehrerer Gurte der sog. „Leitereffekt“, d.h. das erleichterte Übersteigen durch Kinder ermöglicht wird.
(Industriegeländer)
(Industriegeländer)

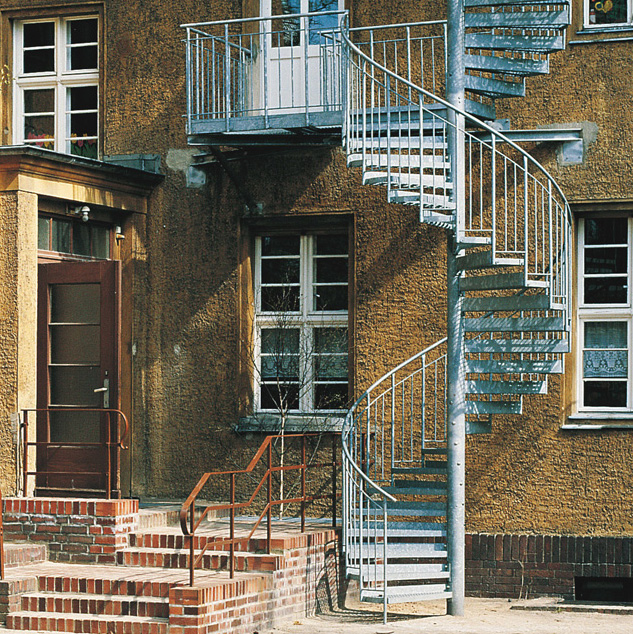

Stahlstabgeländer
Beim Stahlstabgeländer werden Stäbe zwischen einem Untergurt und dem Handlauf oder einem zusätzlichen Obergurt unterhalb des Handlaufes senkrecht eingeschweißt. Der Untergurt verläuft entweder parallel zur Trittoberfläche, d. h. abgestuft oder parallel zum Handlauf.
Sondergeländer
Diese Geländer entsprechen den Bauordnungsvorschriften. Die Füllungen bestehen aus Lochblechen- Drahtgitter- oder Streckmetallelementen in Rahmen. Die Rahmen werden zwischen den Pfosten verschraubt.
Eine geschlossene trittverdeckende Blechbrüstung wird von außen auf den Pfosten befestigt.
Systemtreppen HBS – Zubehör
Das Treppenzubehör beinhaltet sicherungstechnische (Schutzkäfige, etc.) und ggf. baurechtliche erforderliche (Zusatzhandläufe) Bauteile. Darüber hinaus sind auch rein optische Variationen (Lisenenkonstruktionen) denkbar.
Abschlußtüre
Der Einsatz erfolgt in Bereichen mit Kleinkindern (Kindergärten, Kindertagesstätten, etc.)
Zusatzhandläufe
Die Handläufe ergeben eine zusätzliche Führung im Bereich des geringsten Treppenauftrittes und schaffen ggf. eine Begrenzung der Nutzungsbreite entsprechend dem geforderten Mindestauftritt von 10cm.
Wandabstützung
Bei größeren Treppenhöhen ohne Podestanbindungen sind statische Abstützungen erforderlich.
Insbesonders bei Zwischenpodesten als sog. Ruhepodest ohne Gebäudezugang dienen die Abstützungen der Stabilisierung der Treppenanlage.

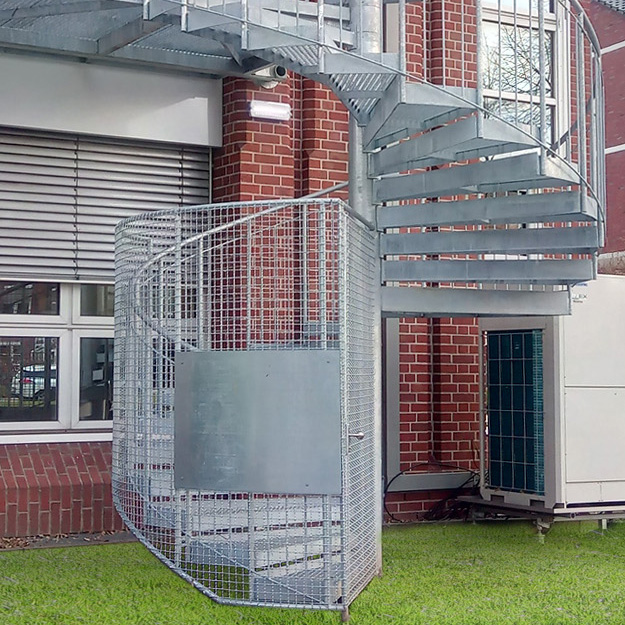

Schutzkäfig mit Fluchttüre
Als Zubehör sind am Treppenantritt Schutzkäfige gegen eine unbefugte Benutzung der Treppenanlage erhältlich. Durch eine Fluchttüre mit Panikbeschlag wird gleichzeitig die Funktion der Treppe als Fluchtweg gewährleistet.
Der Schutzkäfig umfaßt etwa die Hälfte des Treppendurchmessers, bzw. bis eine Abdeckung der Stufen in einer Höhe von ca.2,2m erreicht wird. Die Fluchttüre befindet sich unmittelbar am Treppenaustritt. Größere Bauhöhen sind möglich. Als Füllungen sind senkrechte Stäbe, Welldrahtgitter, Lochblech oder Gitterroste einsetzbar.
Der Schutzkäfig umschließt die gesamte Treppe und hat eine Höhe von 2,2m (Standard). Die Fluchttüre ist so plaziert daß ein direktes Verlassen des Treppenraumes im Fluchtfall gewährleistet ist. Größere Bauhöhen sind möglich. Als Füllungen sind senkrechte Stäbe, Welldrahtgitter, Lochblech oder Gitterroste einsetzbar.
Ruhepodest
Zwischenpodest ohne Zugang zum Gebäude für eine erleichterte Benutzung.
Treppeneinhausung
Die Treppe erhält ein turmähnliches Aussehen.
Treppenaußenwange
Die Treppe wird optisch hervorgehoben.
